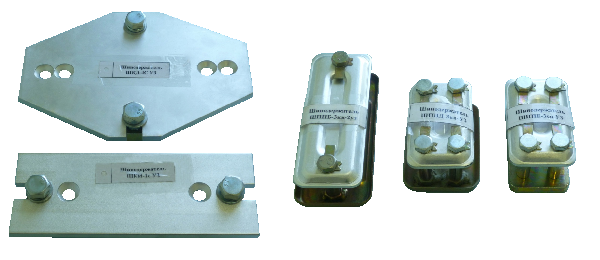

Шинодержатели

Шинодержатели предназначены для крепления плоских шин и шин коробчатого сечения к различным типам опорных изоляторов наружной и внутренней установки.

Наименование

Рис.

а, мм

Ширина шины (полосы), мм

Число болтов для крепления

Тип изолятора

ШКБ-1с У3

1

-

2 швеллера 125х56х3
200х90х12

1хМ24

ИОР-20-7,5 У3

ШКД-1с У3

2

25

225х90х12

2хМ12

ИО-10-20,00 У3

ШКЕ-1с У3

3

28

225х90х12

4хМ12

ИОР-20-30 УХЛ2
ИО-20-30 У3

ШКИ-1с У3

4

140

225х90х12

2хМ16

ОНШ-35-20-1 УХЛ1
ОШН-20-190А УХЛ1
ОСК-10-35 УХЛ1

Наименование

Ширина шины (полосы), мм

Число болтов для крепления

Число шин в пакете

Тип опорного изолятора

ШКД-3с У3

225х90х12

8 х М12

1

ИО-20-30,00 У3, ИОР-20-30 УХЛ2



Наименование

а, мм

Ширина шины (полосы), мм

Число болтов для крепления

Число шин в пакете

Тип опорного изолятора

ШКД-4с У3

25

225х90х12

4хМ12

1

ИО-10-20 У3

Наименование

Ширина шины (полосы), мм

Число болтов для крепления

Число шин в пакете

Тип опорного изолятора

ШКЕ-2с У3

225х90х12

8хМ12

1

ИО-20-30 У3, ИОР-20-30 УХЛ2



Шинодержатели серии ШПП предназначены для крепления плоских шин на плоскость опорных изоляторов наружной и внутренней установки.

Наименование

Исп.

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете (шт.)

Число болтов для крепления

Тип изолятора

L, мм

B, мм

а, мм

ШППА-2кв-1 УЗ

1

130

76

-

60-80

6-10

1-3

1хМ10

ИО-6-3,75 I, ИО-10-3,75 I

ШППА-2кв-2 УЗ

2

18

2хМ8

ИО-6-3,75 II, ИО-10-3,75 II

ШППБ-2кв-1 УЗ

1

-

1хМ24

ИОР-20-7,5

ШППБ-2кв-2 УЗ

2

23

2хМ10

ИО-10-7,5

ШППА-Зкв-1 УЗ

1

170

-

100-120

1хМ10

ИО-6-3,75 I ИО-10-3,75 I

ШППА-Зкв-2 УЗ

2

18

2хМ8

ИО-6-3,75 II ИО-10-3,75 II

ШППБ-3кв-1 УЗ

1

-

1хМ24

ИОР-20-7,5

ШППБ-3кв-2 УЗ

2

23

2хМ10

ИО-10-7,5 УЗ

ШППШ-2кв-2 УЗ

2

130

36

60-80

2хМ6

ОШН-6-80, ИОС-10-500, С4-80 УХЛ1

ШППШ-3кв-2 УЗ

2

170

36

100-120

ШППБ-3св-1 УЗ

1

110

64

-

60

6-10

1-3 (h=27-73)

1хМ24

ИОР-20-7,5

ШППБ-3св-2 УЗ

2

23

2хМ10

ИО-10-7,5

ШППБ-4св-1 УЗ

1

130

-

80

1хМ24

ИОР-20-7,5

ШППБ-4св-2 УЗ

2

23

2хМ10

ИО-10-7,5

ШППБ-5св-1 УЗ

1

150

-

100

1хМ24

ИОР-20-7,5

ШППБ-5св-2 УЗ

2

23

2хМ10

ИО-10-7,5

ШППБ-6св-1 УЗ

1

170

-

120

1хМ24

ИОР-20-7,5

ШППБ-6св-2 УЗ

2

23

2хМ10

ИО-10-7,5



Наименование

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете (шт.)

Число болтов для крепления

Тип изолятора

L, мм

B, мм

а, мм

ШППД-3кв УЗ

110

76

25

60

6-10

1-3
(h
=32-78)

2хМ12

ИО-10-20,00

ШППД-4кв УЗ

130

80

ШППД-5кв УЗ

150

100

ШППД-6кв УЗ

170

120

ШППЕ-3св УЗ

110

64

25

60

6-10

1-3 (h=27-73)

4хМ12

ИО-20-30 У3
ИОР-20-30 УХЛ2

ШППЕ-4св УЗ

130

80

ШППЕ-5св УЗ

150

100

ШППЕ-6св УЗ

170

120

ШППИ-3с УЗ
ШППШ-3с У3

175

165

140

60-120

6-10

1-3

2хМ16

ОНШ-35-20-1, ОШН-20-190А, ОСК-10-35



Шинодержатели серии ШПР предназначены для крепления плоских шин на ребро опорных изоляторов наружной и внутренней установки.

Наименование

Исп.

Размер шино-держателя

Ширина шины
(h шино-держателя), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

L, мм

B, мм

А, мм

ШПРА-1к-1 УЗ

1

110

76

-

60 (h=88)
80 (h=108)
100 (h =128) 120 (h =148)

10

1-3

1хМ10

ИО-6-3,75 I УЗ ИО-10-3,75 I УЗ

ШПРА-1к -2 УЗ

2

18

2хМ8

ИО-6-3,75 II УЗ ИО-10-3,75 II УЗ

ШПРБ-1к-1 УЗ

1

-

1хМ24

ИОР-20-7,5 УХЛ2

ШПРБ-1к-2 УЗ

2

23

2хМ10

ИО-10-7,5 УЗ

ШПРД-1к-2 У3

2

25
